можно слелать вот что:Ungrows писал(а): Можно ли что-то с этим сделать? Хотелось бы, чтобы работало гигрорегулирование.
-снять эту часть -этим переключателем изменить "начало" открытия заслонки -собрать всё обратно
Вентиляция в трехкомнатной квартире
-
Dr.Mechnikov
- Сообщения: 135
- Зарегистрирован: 19 июн 2009, 17:12
- Откуда: Москва
- Контактная информация:
Re: Вентиляция в трехкомнатной квартире
-снять эту часть -этим переключателем изменить "начало" открытия заслонки -собрать всё обратно
общаться через
skype slava_aereco
ICQ 601800163
skype slava_aereco
ICQ 601800163
Re: Вентиляция в трехкомнатной квартире
Спасибо! Кажется, помогло. Понаблюдаю еще в течение суток.Dr.Mechnikov писал(а): можно слелать вот что
Вентиляция в трехкомнатной квартире : предистория
Завершены последние отделочные работы.
Хочется коротко вспомнить с чего все начиналось.
Начиналось достаточно стандартно. Конденсат по периметру стеклопакетов в холодное время года. Лужи на подоконниках. За несколько лет надоело, стал искать решение. Подогрев подоконников )))). Нашел низковольтные инфракрасные пленочные нагреватели. Остановил сложный монтаж, трансформаторы и пр. Дальнейшее изучение темы привело к проблеме вентиляции.
Рассматривал вопрос механической приточной установки. И компактной, и наборной. В итоге отказался. Проблемы с местом установки, вероятные проблемы с шумом, невозможность развести воздуховоды по квартире (не ломая потолки со стенами). Электричество. Еще в 2006 году наигрался с электрическим теплым полом и электроконвекторами. После 1500 КВт*ч за электричество в месяц сказал себе хватит.
В итоге, после многочисленных бурных дискуссий и споров с супругой, вспомнили наших дедушек (царство им небесное!)... и вернулись с принципу открытой форточки. Конечно, никаких форточек в уже установленных м/п окнах не было, да и в старой столярке они тоже не были предусмотрены.
В общем, решили пока держать окна все время приоткрытыми, благо сезон позволял (октябрь). Через два дня мокрые окна полностью высохли. Воздух стал значительно лучше. Но холодно. Начал искать аналоги. Aereco.
Я побоялся дырявить окно (к тому же не было уверенности, что не придется все возвращать обратно), поэтому в качестве эксперимента были заказаны два прибора Aereco EHT для комнат, в которых ранее наблюдалась проблема конденсата.
Установленные EHT сразу показали, что они значительно лучше, чем приоткрытое окно. Увы, уже при +10 на улице регулярно вытяжные каналы ванной и туалета начинали работать на приток. Возникло логичное желание, чтобы вентиляция правильно работала в любое время года.
На тот момент рассматривался вариант установки трех (по числу вент. каналов) малошумных осевых вентиляторов, работающих постоянно. В интернете удалось найти отзывы владельцев подобных "систем". Я был занят решением задачи централизованного управления "упряжкой" вентиляторов, с возможностью регулировки скорости вращения.
Вспоминаю сейчас с улыбкой. Но! Лишь случайность заставила отказаться от этой идеи. А именно, из-за близкого расположения канализационного стояка к вытяжному отверстию, "бесшумный" осевой вентилятор не удалось туда воткнуть. Попытки соорудить какой-то воздуховод из пластиковых переходников ничего не дали, да и стало ясно, что подключать к осевому вентилятору воздуховод с несколькими поворотами - бестолковая идея. От осевых вентиляторов пришлось отказаться.
В качестве нового решения нарисовались центробежные вентиляторы. Два штуки. Один в кухню, другой в ванную. Maico, Vortice, Vents. Они позволяют подключать второе помещение. Бюджет увеличился в 2-3 раза (по сравнению с осевыми вентиляторами). Я уже купил некоторые материалы для установки. Снова помешала случайность - в наличии не оказалось желаемых моделей (с регулировкой оборотов).
Скорее от отчаяния написал в этот форум. Подробности о результатах в следующем сообщении. Итоговый бюджет системы увеличился почти в 10 раз (по сравнению с осевыми вентиляторами).
Хочется коротко вспомнить с чего все начиналось.
Начиналось достаточно стандартно. Конденсат по периметру стеклопакетов в холодное время года. Лужи на подоконниках. За несколько лет надоело, стал искать решение. Подогрев подоконников )))). Нашел низковольтные инфракрасные пленочные нагреватели. Остановил сложный монтаж, трансформаторы и пр. Дальнейшее изучение темы привело к проблеме вентиляции.
Рассматривал вопрос механической приточной установки. И компактной, и наборной. В итоге отказался. Проблемы с местом установки, вероятные проблемы с шумом, невозможность развести воздуховоды по квартире (не ломая потолки со стенами). Электричество. Еще в 2006 году наигрался с электрическим теплым полом и электроконвекторами. После 1500 КВт*ч за электричество в месяц сказал себе хватит.
В итоге, после многочисленных бурных дискуссий и споров с супругой, вспомнили наших дедушек (царство им небесное!)... и вернулись с принципу открытой форточки. Конечно, никаких форточек в уже установленных м/п окнах не было, да и в старой столярке они тоже не были предусмотрены.
В общем, решили пока держать окна все время приоткрытыми, благо сезон позволял (октябрь). Через два дня мокрые окна полностью высохли. Воздух стал значительно лучше. Но холодно. Начал искать аналоги. Aereco.
Я побоялся дырявить окно (к тому же не было уверенности, что не придется все возвращать обратно), поэтому в качестве эксперимента были заказаны два прибора Aereco EHT для комнат, в которых ранее наблюдалась проблема конденсата.
Установленные EHT сразу показали, что они значительно лучше, чем приоткрытое окно. Увы, уже при +10 на улице регулярно вытяжные каналы ванной и туалета начинали работать на приток. Возникло логичное желание, чтобы вентиляция правильно работала в любое время года.
На тот момент рассматривался вариант установки трех (по числу вент. каналов) малошумных осевых вентиляторов, работающих постоянно. В интернете удалось найти отзывы владельцев подобных "систем". Я был занят решением задачи централизованного управления "упряжкой" вентиляторов, с возможностью регулировки скорости вращения.
Вспоминаю сейчас с улыбкой. Но! Лишь случайность заставила отказаться от этой идеи. А именно, из-за близкого расположения канализационного стояка к вытяжному отверстию, "бесшумный" осевой вентилятор не удалось туда воткнуть. Попытки соорудить какой-то воздуховод из пластиковых переходников ничего не дали, да и стало ясно, что подключать к осевому вентилятору воздуховод с несколькими поворотами - бестолковая идея. От осевых вентиляторов пришлось отказаться.
В качестве нового решения нарисовались центробежные вентиляторы. Два штуки. Один в кухню, другой в ванную. Maico, Vortice, Vents. Они позволяют подключать второе помещение. Бюджет увеличился в 2-3 раза (по сравнению с осевыми вентиляторами). Я уже купил некоторые материалы для установки. Снова помешала случайность - в наличии не оказалось желаемых моделей (с регулировкой оборотов).
Скорее от отчаяния написал в этот форум. Подробности о результатах в следующем сообщении. Итоговый бюджет системы увеличился почти в 10 раз (по сравнению с осевыми вентиляторами).
Монтаж вентиляторов
Вентиляционная тема у нас не развита, о необходимости притока мало кто знает.
Все делал своими силами. Кроме бурения отверстий в капитальных стенах.
Использовались пластиковые воздуховоды Пластивент (Вентс). 100 и 125 мм круглые, 55x100 и 60x204 прямоугольные.

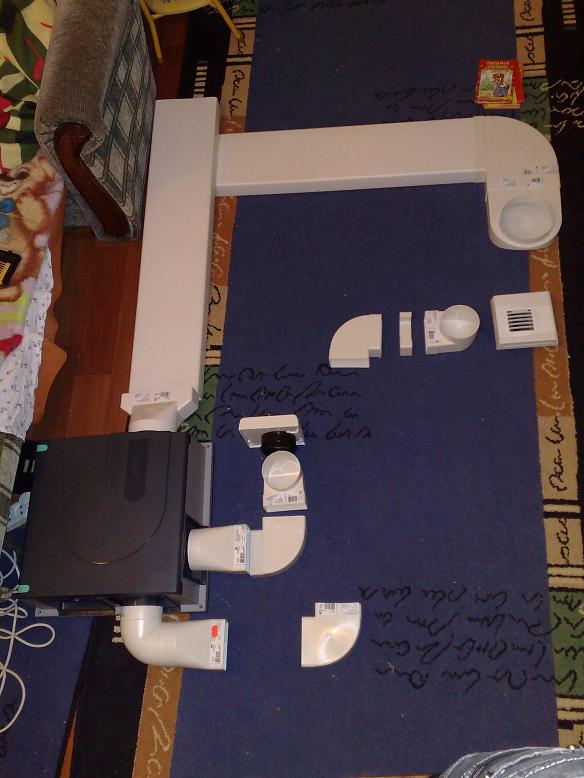

Примерно такая нарисовалась схема разводки воздуховодов наиболее сложного участка - туалет-ванная.

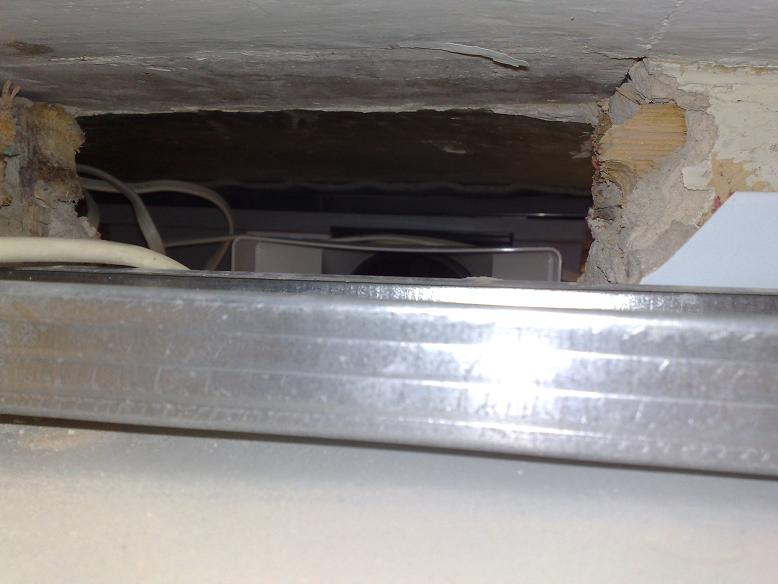

Далее монтаж вентилятора и пробивание отверстий в гипсовых перегородках для воздуховодов. Много времени не заняло.
А дальше оказалась достаточно сложная ситуация - не стыковка плоского 60x204 короба и круглого выхода вентилятора 125 мм. Расхождение по высоте на пол диаметра. Около двух часов заняло изготовление сложного переходника из алюминиевой гофры. На фотографии уже третья версия. Так же видно, что вентилятор слегка перекошен относительно стен. Пересверливать потолок совсем не хотелось, оставил так.
В ванной вытяжная решетка и выброс в существующий вентиляционный канал.
После восстановления потолка все выглядит так:
И так:
В кухне после долгих раздумий удалось придумать размещение, при котором переделки минимальны и не нужно вмешательство в потолок, но менее удобно обслуживание (нужно снимать вентилятор). Для этого пришлось укоротить существующий шкаф, сверху на него поставить вентилятор, выхлопом сразу в вентиляционный канал. Вентилятор закрыт декоративным коробом из ДСП (сами спроектировали и собрали), на котором установлена вытяжная решетка BXL с фильтром FBE и кнопка активации пикового режима.
Все делал своими силами. Кроме бурения отверстий в капитальных стенах.
Использовались пластиковые воздуховоды Пластивент (Вентс). 100 и 125 мм круглые, 55x100 и 60x204 прямоугольные.
Примерно такая нарисовалась схема разводки воздуховодов наиболее сложного участка - туалет-ванная.
- 021 - примерное раÑположение воздуховодов и решеток.JPG (77.67 КБ) 27874 просмотра
- 041 - пробивание отверÑÐ¸Ñ 204x60 в ванную.JPG (60.85 КБ) 27874 просмотра

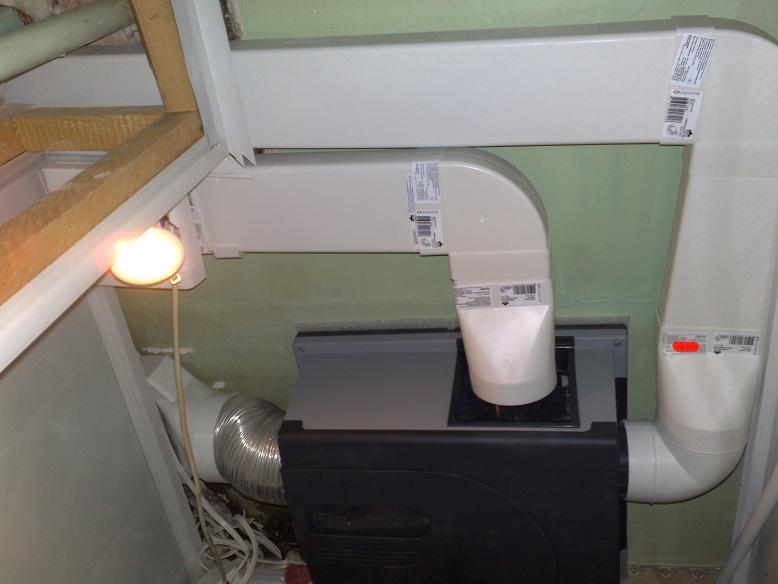

- 051 - вентилÑтор V4A в туалете, без гофры не обошлоÑÑŒ.JPG (53.01 КБ) 27874 просмотра

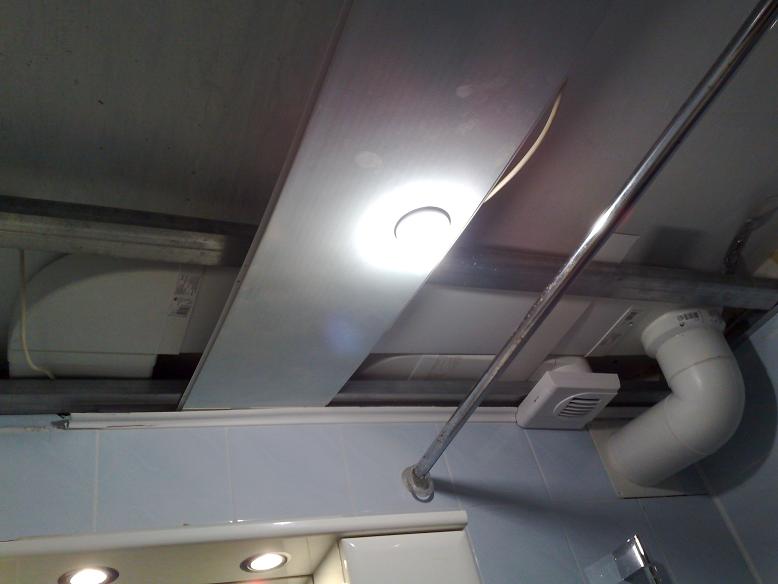

- 061 - воздуховоды в ванной.JPG (47.62 КБ) 27874 просмотра

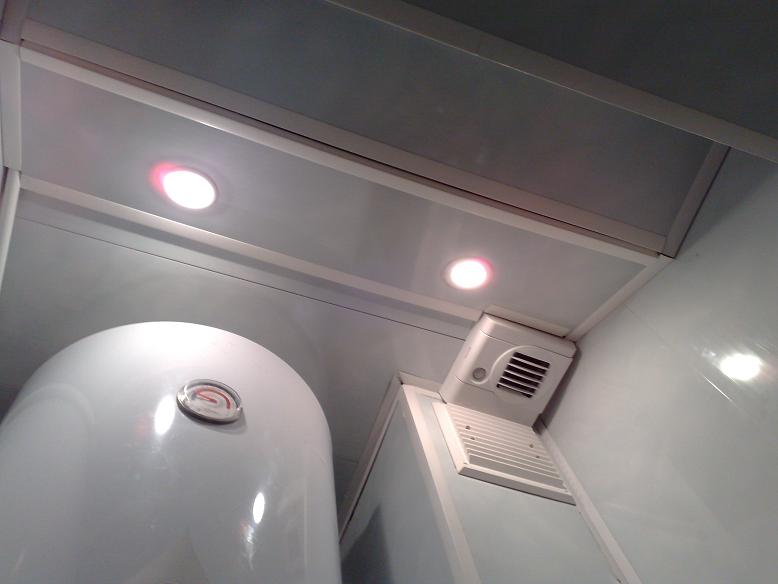

- 201 - потолок в туалете.JPG (45.86 КБ) 27874 просмотра

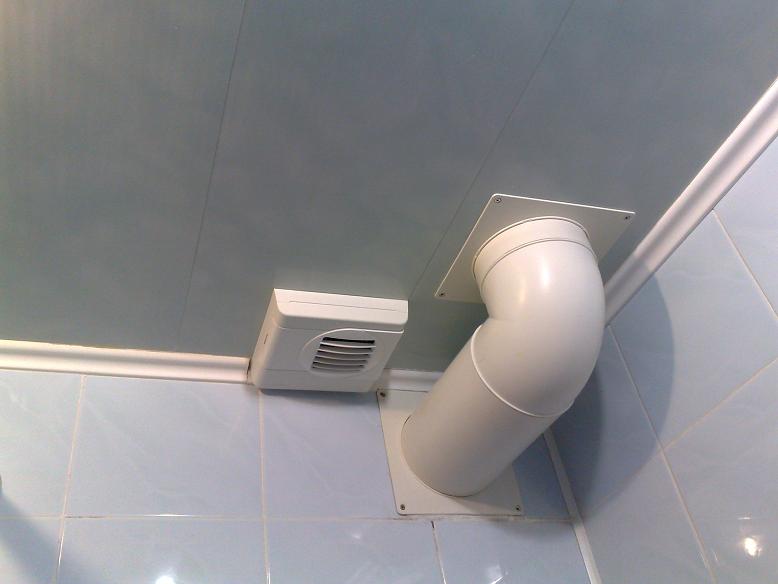

- 211 - потолок в ванной.JPG (41.79 КБ) 27874 просмотра

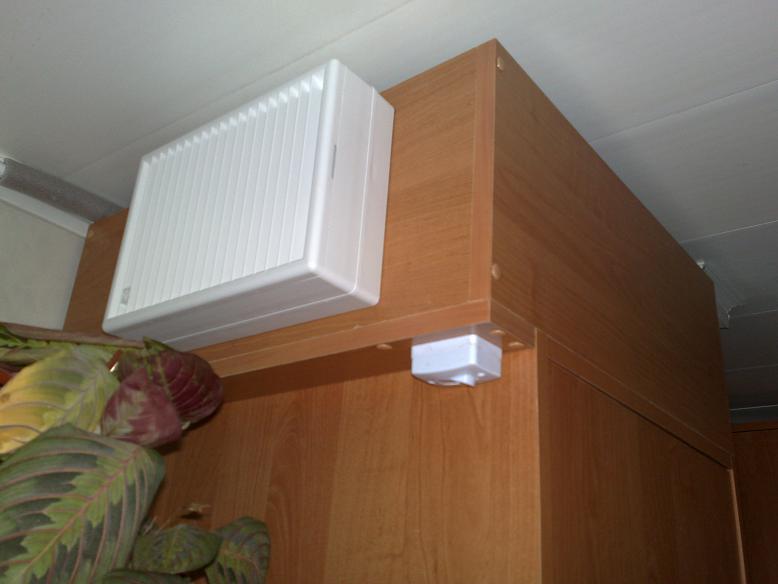

- 221 - FBE + BXL + вентилÑтор V4A в декоративном коробе.JPG (48.53 КБ) 27874 просмотра
Последний раз редактировалось Ungrows 16 янв 2011, 17:19, всего редактировалось 1 раз.
Монтаж клапанов
В качестве перетока через лоджию использовал EMF.
Монтаж в откидную створку занял почти 1.5 часа. Использовал сверло диаметром 10 мм.

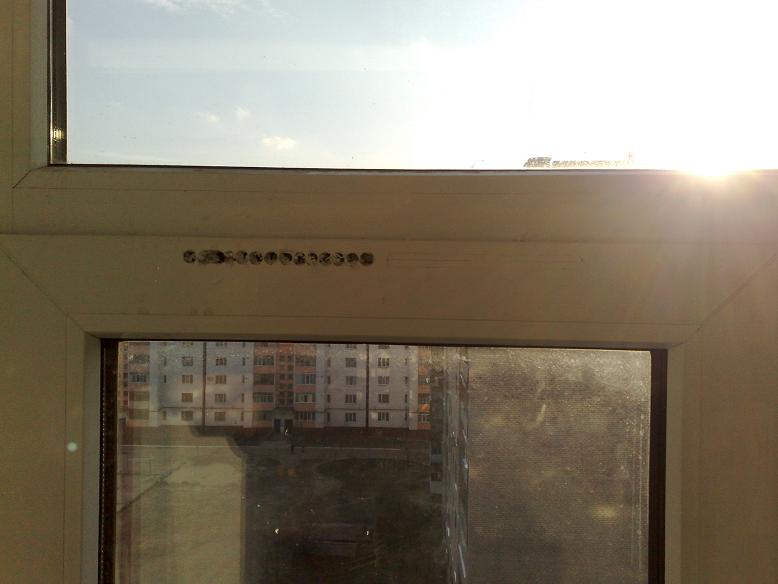

После фрезеровки сверлом и напильником, паз выглядит так (то же самое и на раме):

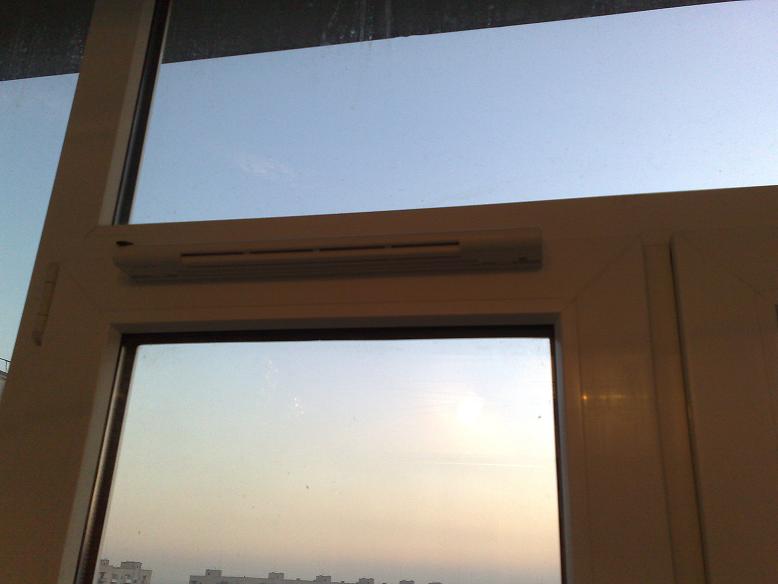

И финал:
EHT, 4 штуки.
Сложное и довольно пыльное - отверстие. Бурили коронкой диаметром 115 мм.

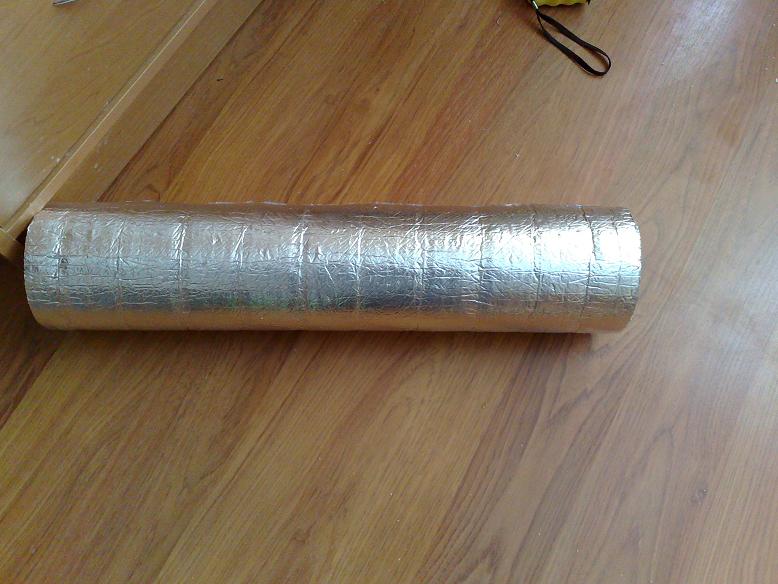

Использовал трубу Пластивент 100 мм. Снаружи труба обклеена (на двустороннем скотче) 6 мм пенополиэтиленом.
Трубу вставил в отверстие, щели заделал силиконом.
Клапан и решетка в такой трубе болтаются с люфтом более 1 мм. Обматывал тонким пенополиэтиленом.
Окончательный результат:
Монтаж в откидную створку занял почти 1.5 часа. Использовал сверло диаметром 10 мм.
- 111 - Ñверление паза Ð´Ð»Ñ EMF.JPG (48.76 КБ) 27874 просмотра
- 121 - готовый паз Ð´Ð»Ñ EMF.JPG (52.02 КБ) 27874 просмотра
- 131 - EMF ÑпуÑÑ‚Ñ 1.5 чаÑа.JPG (42.38 КБ) 27874 просмотра
Сложное и довольно пыльное - отверстие. Бурили коронкой диаметром 115 мм.

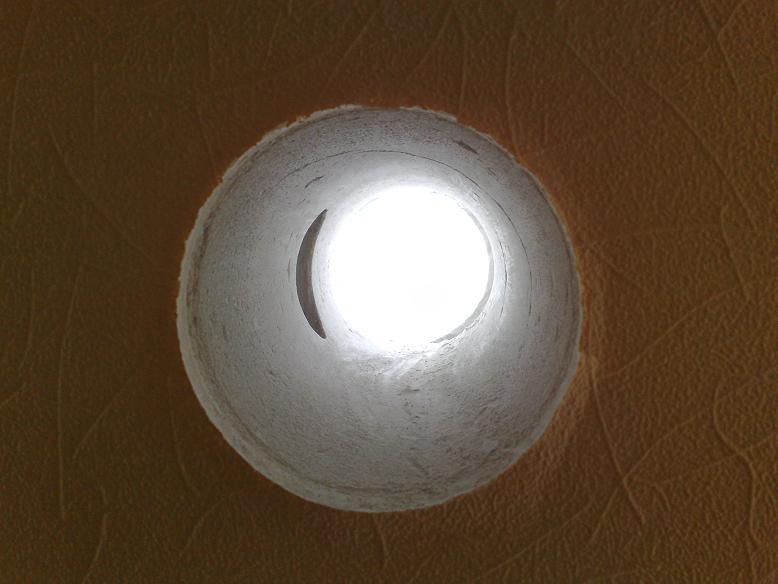

- 141 - ОтверÑтие под EHT, 115 мм.JPG (58.56 КБ) 27874 просмотра
- 151 - Труба Ð´Ð»Ñ EHT.JPG (80.59 КБ) 27874 просмотра

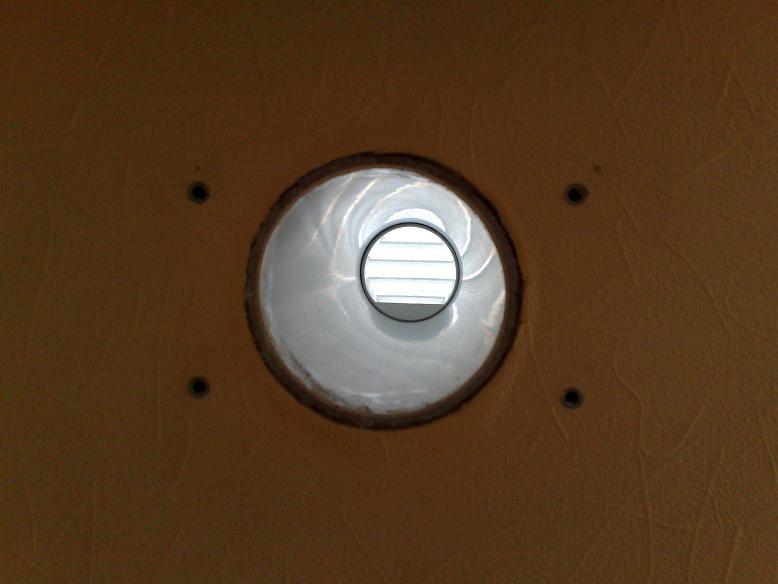

- 161 - Труба в Ñтене.JPG (44.52 КБ) 27874 просмотра
Окончательный результат:

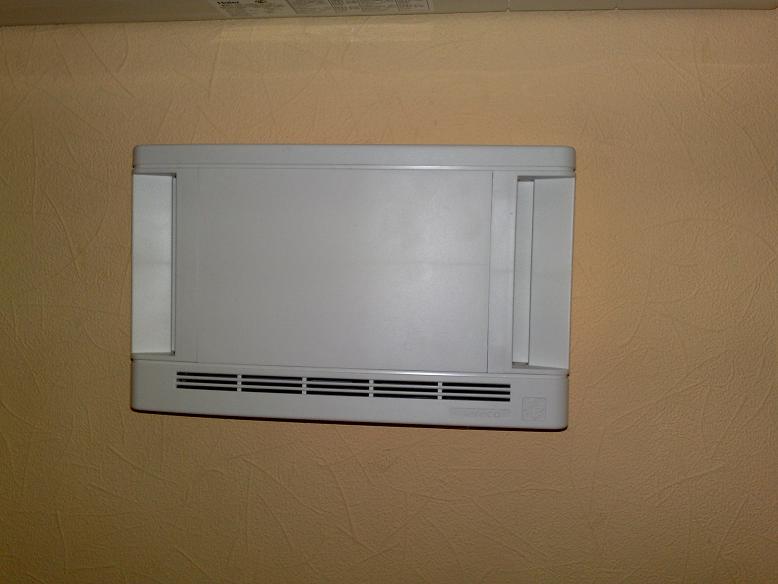

- 171 - УÑтановленное уÑтройÑтво EHT.JPG (50.91 КБ) 27874 просмотра
-
Dr.Mechnikov
- Сообщения: 135
- Зарегистрирован: 19 июн 2009, 17:12
- Откуда: Москва
- Контактная информация:
Re: Вентиляция в трехкомнатной квартире
Ну вот, еще один партнер образовался!
С таким талантом можно заниматься установкой систем вентиляции Aereco в своем городе
А там и до масштабов страны недалеко!
Пока один вопрос.
На фото 201 под решеткой BXS876 еще одна решетка.
Она "фунциклирует"?
С таким талантом можно заниматься установкой систем вентиляции Aereco в своем городе
А там и до масштабов страны недалеко!
Пока один вопрос.
На фото 201 под решеткой BXS876 еще одна решетка.
Она "фунциклирует"?
общаться через
skype slava_aereco
ICQ 601800163
skype slava_aereco
ICQ 601800163
Re: Вентиляция в трехкомнатной квартире
Нет. Выполняет декоративную функцию, закрывая дыру, оставшуюся от предыдущей "системы" вентиляции.Dr.Mechnikov писал(а):Пока один вопрос.
На фото 201 под решеткой BXS876 еще одна решетка.
Она "фунциклирует"?
